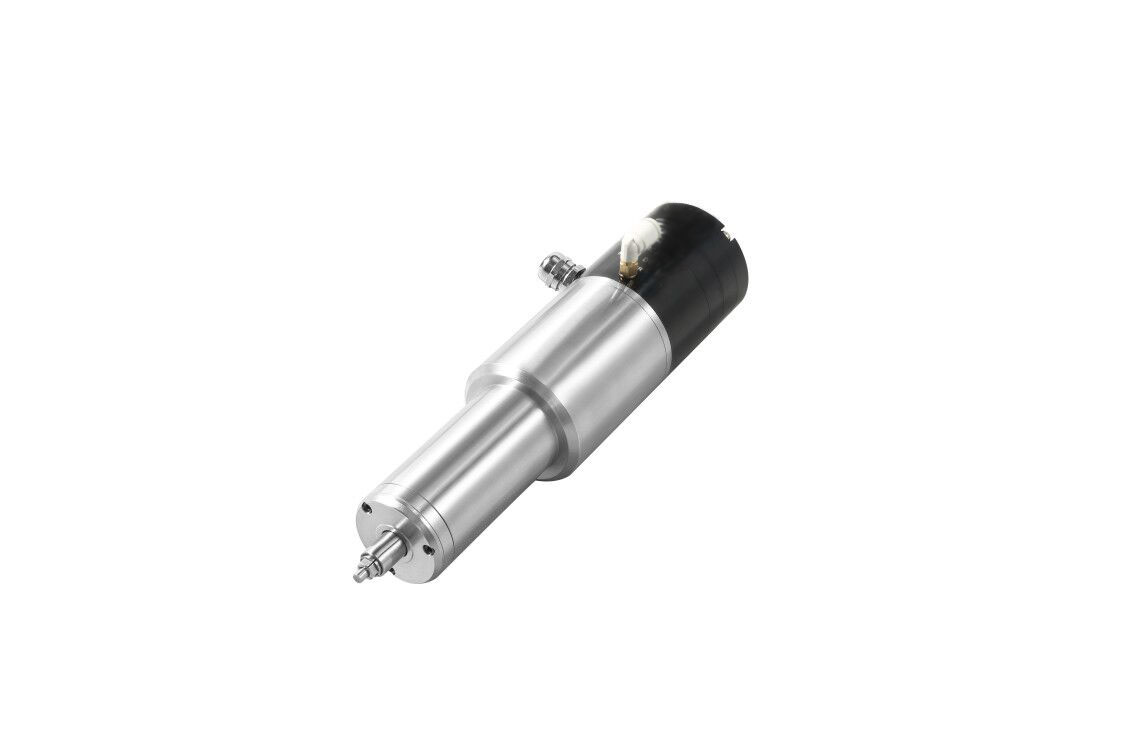

SYC-38A
性能特點
1、本產品為滾珠類高速微型電主軸，最高轉速達40000Rpm，內置高性能永磁同步電機結構。
2、由于本產品具有結構緊湊、重量輕、慣量小及振動小等特點，可實現高轉速、高精度及高運轉穩定性銑削加工。
3、本產品主要適用于義齒機氧化鋯等軟材料加工。
4、高精度：動刀頭主軸軸芯錐面跳動≤0.001mm，主軸振動值≤0.8mm/s，具有無與倫比的高精密度的特性。
5、高轉速：超高轉速和動剛性，能為機床高精加工提供有效的支持。
6、高效節能：采用永磁同步電機，具有更高的功率密度及過載性能，在相同尺寸的情況下，電機有效功率更高，切削能力更強，從而獲得更高的功率。
主軸參數
符號
項目
標準值
1
電機功率（KW）
0.5
2
額定電壓(V/AC)
66.7（3~）
3
最高轉速（Rpm)
40000
4
最大電流（A)
8.0
5
振動值（mm/s)
≤0.8
6
最高頻率（Hz)
666
7
轉矩（N.M)
0.12
8
軸端錐面跳動
≤0.001
9
軸端靜態偏擺
2.0（max）
10
軸端動態偏擺
5.0（12mm處）
11
裝配面直徑
Φ38.484～38.5
12
冷卻系統氣流量（L/min）
≥40
13
冷卻系統氣壓力（kg f/cm2）
2.5～3.0
14
電機繞組絕緣電阻（MΩ）
≥500（H級）
15
電機繞組耐壓試驗（V/M）
1500V/1分鐘耐電壓試驗
16
噪聲值（dBA）
≤72
17
主軸卸刀氣壓（kg f/cm2）
5.0～6.0
18
換刀形式
自動
19
夾頭扭矩（N?cm）
≥165(Φ4刀柄)
